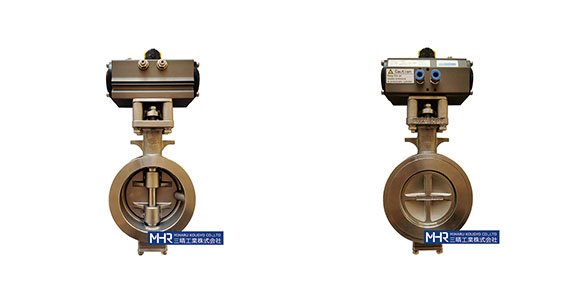

二偏心構造バタフライバルブ

弁体は十字リヴ形状・薄型・強度をプラスした小型、軽量設計。

省スペースでも配管可能。

用　途

化学薬品・石油オイル関係・高圧蒸気・高圧流体用

RPTFEシートリングで種々の流体に対応可能です。

シート材料には、耐薬品性に優れたRPTFEを採用しています。

したがって、ゴムシートでは対応不可能であった流体にも使用可能です。

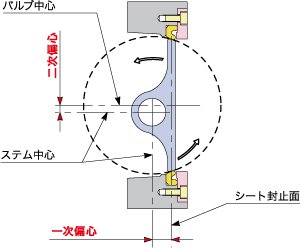

二重偏心構造により安定したシール性能を保ちます。

二重偏心構造により、開閉時のジスクとシートの接触を最小限に抑えています。

そのため、シートの摩耗が少なく、長期にわたって安定したシール性能を保ちます。

パッキンの増締めが簡単です。

操作機を取外すことなくパッキンを増締めすることが可能です。

両流れ対応

流れ方向は正流及び逆流の両方向で閉止できるバルブです。

但し、推奨流れ方向はリテーナ側加圧とします。

市販品配管ガスケットに対応

配管ガスケットは各種規格品のジョイントシート形（厚みは 1.5mm以上）、渦巻形、PTFE包み形ガスケットが使用可能です。

上部フランジの寸法はISO 5211を採用
